(UNESP/2016-2) Um ímã em forma de barra, com seus polos Norte e Sul, é

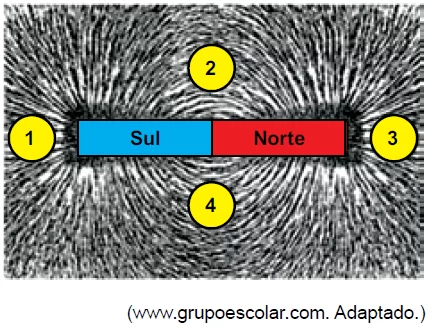

colocado sob uma superfície coberta com partículas de limalha de ferro, fazendo com que elas se alinhem segundo seu campo magnético. Se quatro pequenas bússolas, 1, 2, 3 e 4, forem colocadas em repouso nas posições indicadas na
figura, no mesmo plano que contém a limalha, suas agulhas magnéticas orientam-se segundo as linhas do campo magnético criado pelo ímã.

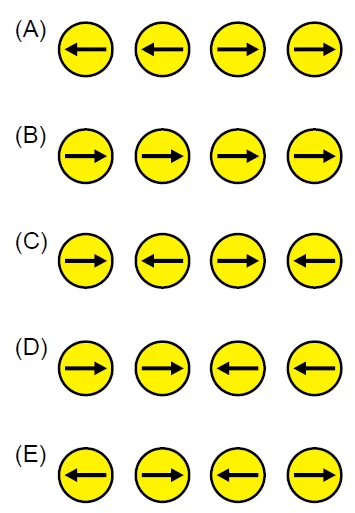

Desconsiderando o campo magnético terrestre e considerando que a agulha magnética de cada bússola seja representada por uma seta que se orienta na mesma direção e no mesmo sentido do vetor campo magnético associado ao ponto em que ela foi colocada, assinale a alternativa que indica, correta e
respectivamente, as configurações das agulhas das bússolas 1, 2, 3 e 4 na situação descrita.
RESOLUÇÃO:

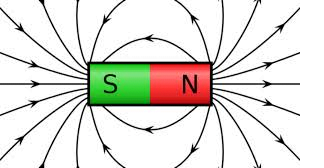

Por definição, as linhas de campo magnético saem do polo Norte e entram pelo polo Sul, conforme mostra a imagem abaixo.
A agulha da bússola segue exatamente essa orientação das linhas.

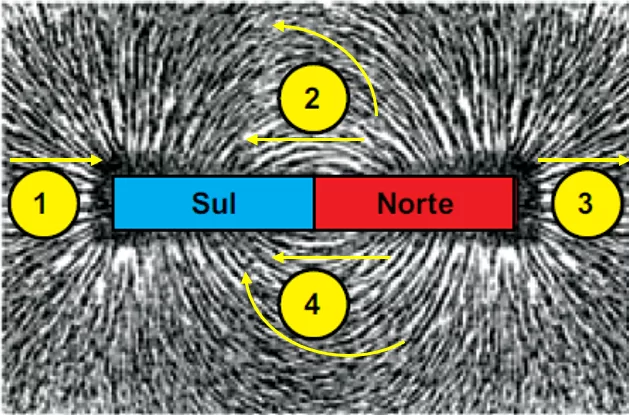

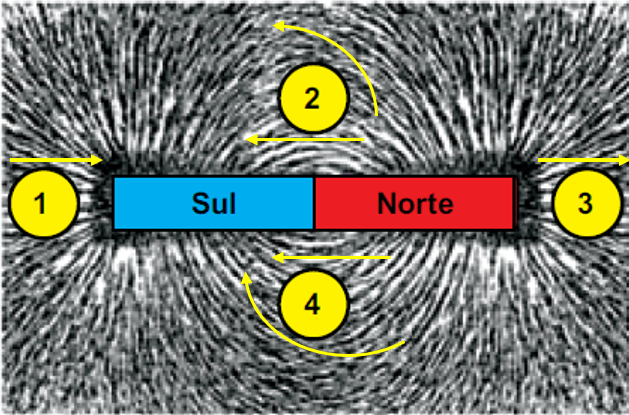

Então:
Resp.: C
